    蜗轮减速机ASS型为入力实心轴在下,出力实心轴在上的单段减速机,为成大蜗轮减速机系列产品,引用MITAKA KOKI技术,取得ISO 9001:2000国际品保认证。

    ASS100-1/30-B

    源自台湾的成大蜗轮减速机是一种工业用重负载型蜗轮蜗杆减速机,使用高品质双唇油封,入力轴承使用圆锥滚子轴承,蜗轮采用高品质之ALBC3铝青铜具最佳耐磨性,300型以下减速机蜗杆采用S45C中碳钢经硬化热处理后牙面齿形研磨,机体外壳采用高强度之FC-20灰口铸铁,高强度、低噪音、高效率,使用寿命长。
    此减速机型号有40,50,60,70,80,100,120,135……;
    减速比有5:1,10:1,15:1,20:1,30:1,40:1,50:1,60:1;

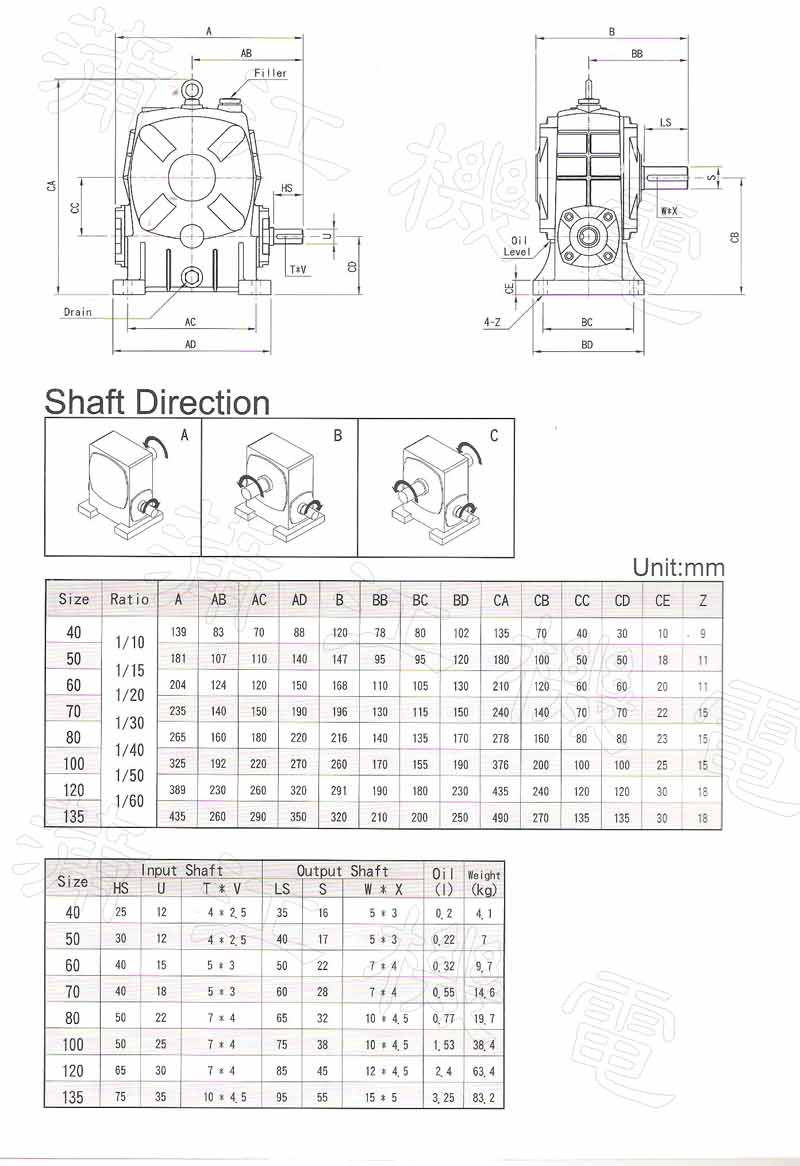

    详细尺寸参数如下:
    ASS蜗轮减速机
    台湾成大蜗轮减速机ASS155型~450型的安装尺寸请查下表:


    规格 减速比 A' A AB AC AD B BB BC BD CA CB CC CD CE Z
    155 1/5
    1/10
    1/15
    1/20
    1/30
    1/40
    1/50
    1/60
    -- 479 286 320 385 377 242 220 280 87 290 155 135 30 20
    175 -- 517 308 350 410 381 248 250 310 536 335 175 160 37 20
    200 697 -- 357 350 420 479 305 280 350 637 390 200 190 35 22
    225 720 -- 361 390 470 530 345 330 410 670 415 225 190 45 27
    250 815 -- 420 440 520 565 360 380 440 742 450 250 200 40 27
    300 958 -- 495 520 620 628 410 368 450 815 490 300 190 55 36
    350 1068 -- 570 597 700 748 480 432 520 940 565 350 215 55 43
    400 1160 -- 620 660 780 775 500 470 580 1070 650 400 250 55 43
    450 1359 -- 695 762 880 860 545 508 620 1190 705 450 255 40 43

    规格 入力轴尺寸 出力轴尺寸 油量
    (L)
    重量
    (Kg)
    HS U T*V LS S W*X
    155 85 40 10*4.5 100 60 15*5 4.1 115.3
    175 85 45 12*4.5 110 65 18*6 5.8 158.3
    200 95 50 12*4.5 125 70 20*7 6.5 210
    225 95 55 15*5 140 80 20*7 7 282
    250 110 60 15*5 145 90 24*8 9 337
    300 125 70 18*6 170 95 24*8 21 496
    350 145 80 20*7 190 115 32*10 30 673
    400 150 85 24*8 205 130 35*11 41 1006
    450 180 85 24*8 205 140 35*11 50 1330
    注:200型以上装风扇罩
